BWZ-Ⅱ矿用开关插件保护性能智能试验台
添加时间:2021.09.05

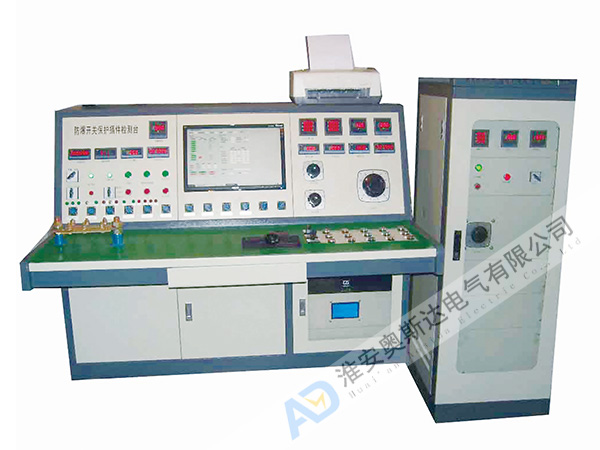

BWZ-Ⅱ矿用开关插件保护性能智能试验台

本试验台根据防爆电器专业标准规定的出厂试验项目,编制测试程序,根据标准规定的数据参数来自动判定产品合格与否,各个产品配置不同的测试接口,测试专用抽屉式调试盒,适用于各种型号不同厂家的高压配电装置用继电保护插件、真空馈电保护插件、真空电磁起动器保护器,电钻综保插件、照明信号综保插件,可根据用户自身要求设计增加另外保护插件的测试接口,完成所有插件的过载、短路、断相、漏电等保护性能参数的测试,还能满足电磁启动器、馈电开关三相同步测试,开关管真空度测试,接触器动作特性测试,由计算机自动采集数据,并打印出试验报告。

技术特征及配置说明:

计算机操作和人工操作试验方法并存,方便工作人员针对插件的调试和检测。

试验线路完全模拟井下开关工作状态。

必须按规定逐项测试,否则不能自动生成测试报告,做到科学管理。

立柜一为三相试验电源(127V、1140V)控制柜。

中间操作柜为插件调试柜。

立柜二为三相同步测试、真空特性测试仪、动作特性测试、插件调试盒,(KM-DS型)等组合柜体。

检测功能:

JDB、ABD、QJZ-300、PIR-400等所有起动器电子保护器测试。

BASD9、BASD1、BASD16、BASD20、KBZ1、DT5等所有真空馈电开关保护插件试验。

BGP系列真空配电装置用继电保护器的测试功能,由用户提出具体生产厂家及型号。

ZBZ、ZBX系列电钻、照明信号保护装置用电子保护插件的测试,适用于所有厂家和型号。

真空接触器、断路器三相吸合同步性检测。

真空接触器开关管真空度(耐压值)的测定。

技术参数:

电源:三相四线380V,容量20KVA

高开控制电源:0~130%Ue×100V;

模拟零序电流:0~10A; 零序电压:0~100V移相可调

模拟过流:200A~2000A; 容量:10KVA;

模拟电源侧对地电容:0.1μf、0.22μf;

模拟负载对地电容:0.1μf、0.22μf、0.47、1.0uf;

模拟漏电电阻、漏地闭锁、回路电阻、绝缘电阻:0~99.9K;

保护时间计时范围:0~999.999s六位,蕞小分辨率1ms;

电容补偿电流:0~2000mA;

主回路试验电源:127V、1140V×110%;
